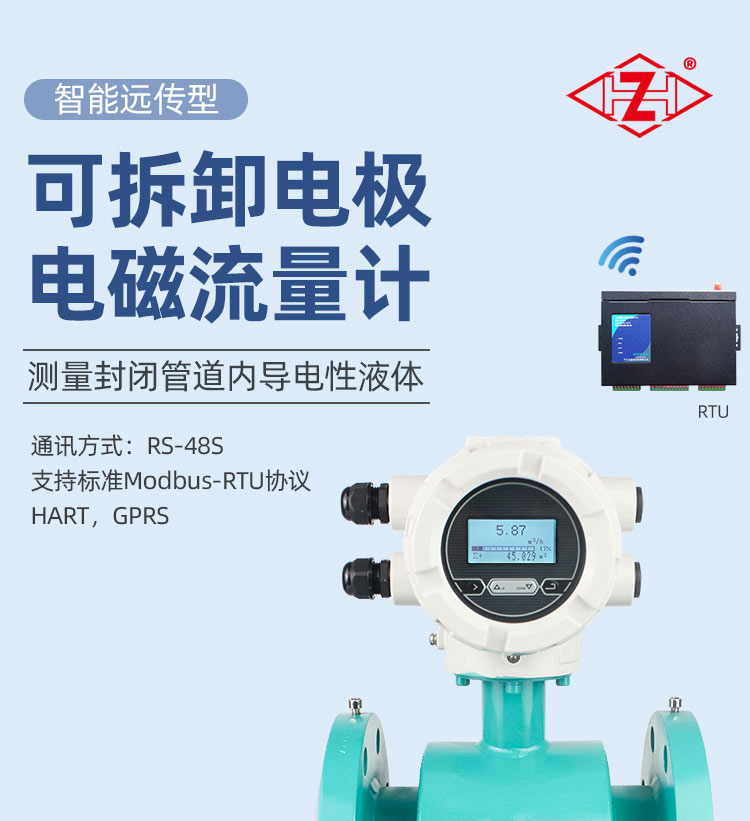

可拆卸電極電磁流量計
概述

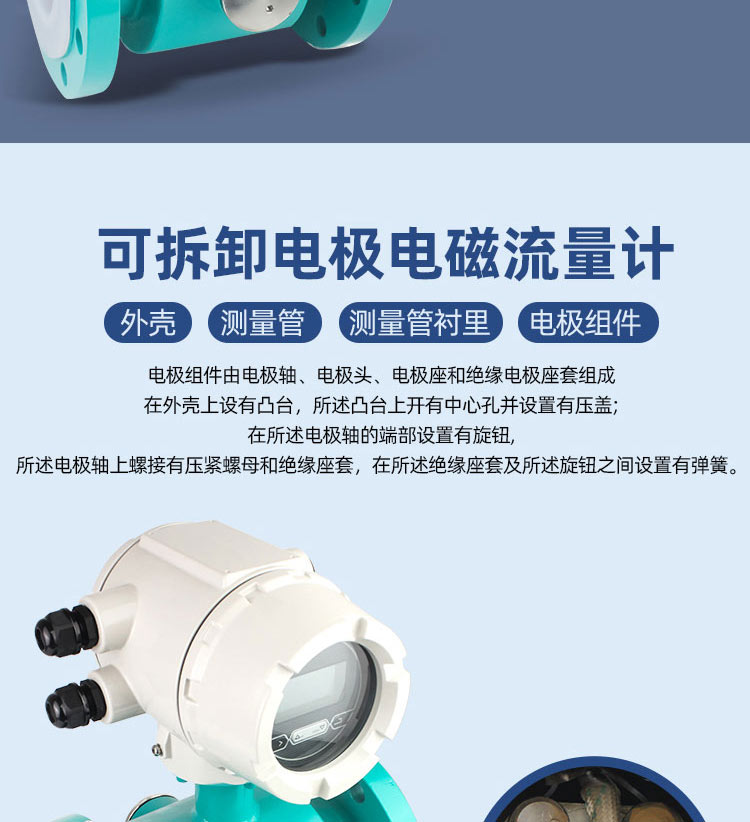

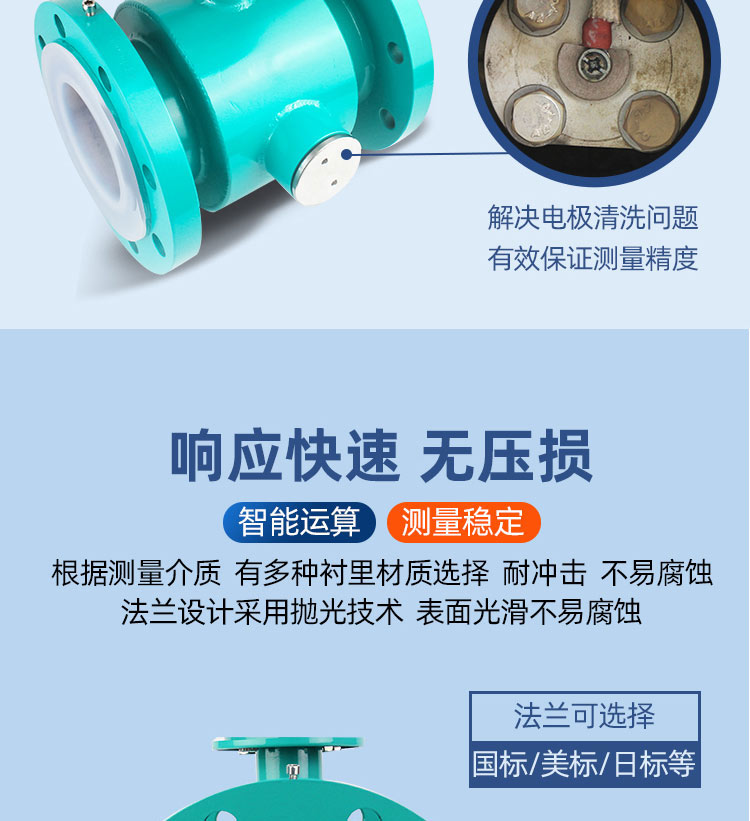

可拆卸電極電磁流量計由電極軸及安裝電極軸上的電極頭電極座和絕緣電極座套組成,外殼上設有凸臺,凸臺開有中心孔設置壓蓋;在電極軸的端部設有旋鈕,電極軸上螺接有壓緊螺母和絕緣座套,絕緣座套及旋鈕間設置彈簧?？煞奖憬鉀Q電極清洗保證電磁流量計測量精度。
特性
1、測量精確度高、工作可靠，測量數據與被測介質的溫度、壓力、電導率等參數無關，可測量諸如石灰石漿液、石膏漿液、礦漿、紙漿等含有固體顆粒且具有一定電導率的液體。
2、 測量管內沒有活動部件，幾乎無壓損，無機械慣性，反應十分靈敏。

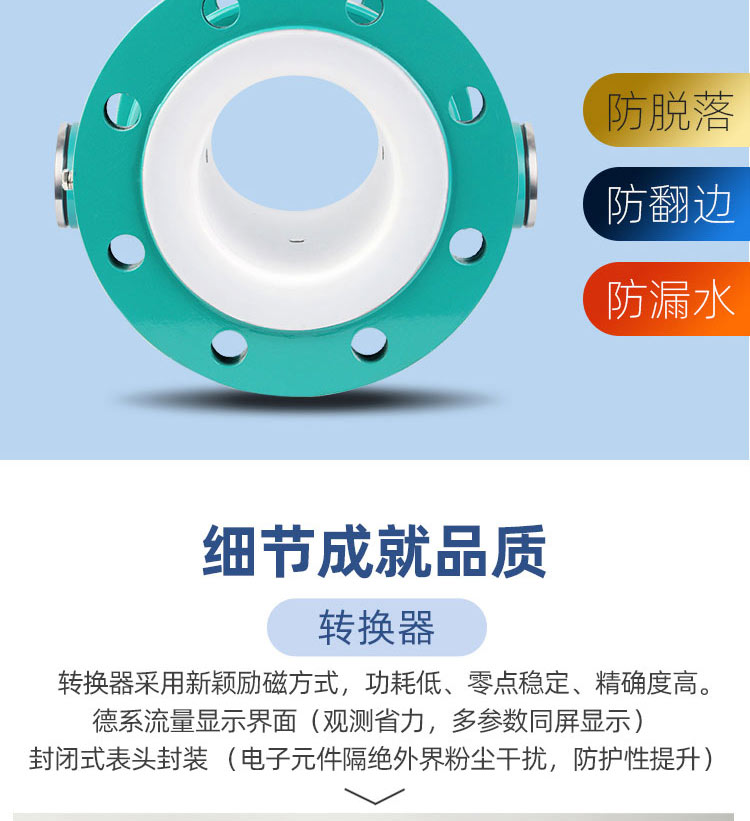

3、 耐用性好，維護費用低，傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕、耐磨損。
4、雙向流量測量：可測正向流體的流量，反向流體的流量。
5、測量范圍較寬。量程比一般為10：1，*高達100：1 m/s。測量范圍從每小時幾十毫升到十幾萬立方米。測量管徑從2mm到2.4米，甚至達3米 [1]。
6、易于選擇與流體接觸件的材料品種，可應用于侵蝕性流體。

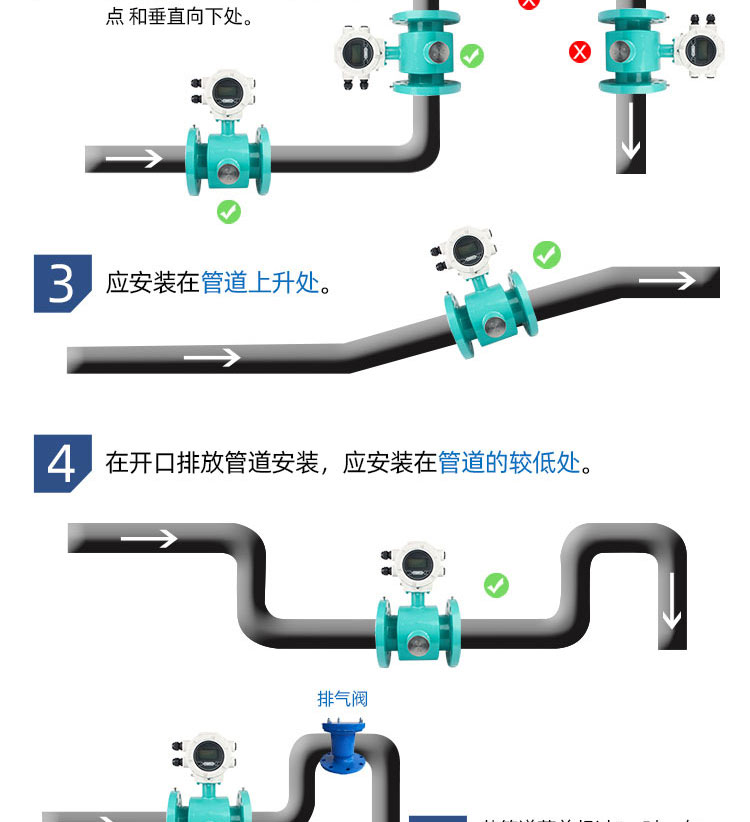

7、 電磁流量計的使用和安裝注意不能在安裝管道頂點，保證滿管，防止氣泡。
8、不能在安裝管道頂點，保證滿管，防止氣泡。

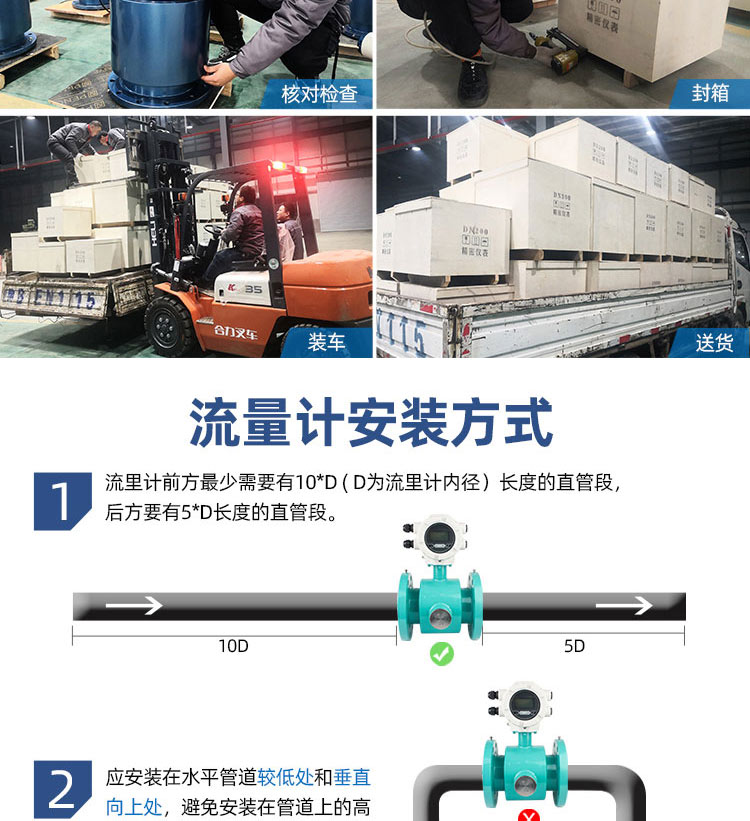

9、流速與速度分布不均勻?qū)a(chǎn)生較大的測量誤差，因此，必須滿足前后直管段的長度，一般保證前5后2倍管徑，*好保證前10后 5倍管徑，以消除各種阻力對流速分布的影響。

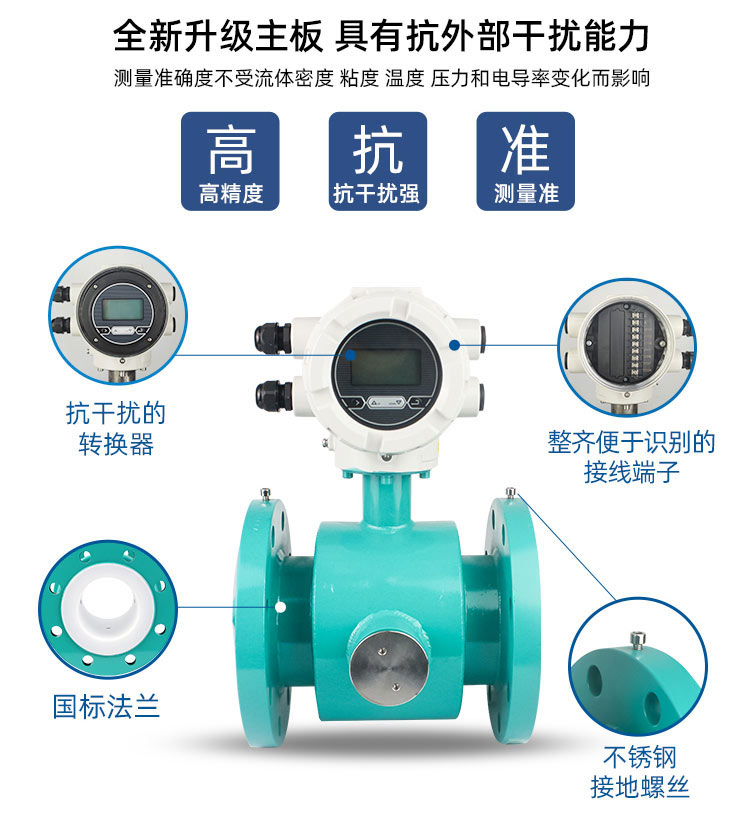

10、**接地。接地包括內部導電管道（如不銹鋼管道）的接地、具有內壁絕緣層的管道接地等。電磁流量計均配有接地環，把接地環接到管道上，以便可為被測介質和信號電壓提供一個固定參比電壓。如果是帶襯里，還要第三電極來接地，并且接地點不能與強電共地 [2]。
11、信號線使用屏蔽線，走線不能跟強電線路一起。
12、使用溫度和壓力不能太高。使用溫度與管道襯里膨脹變形的溫度有關，一般不超過120度，*高使用壓力取決于管段的強度和電極的密封狀況，一般不超過1.6MPa。
13、電磁流量計不能丈量電導率很低的液體，如石油制品和有機溶劑等。不能丈量氣體、蒸汽和含有較多較大氣泡的液體。

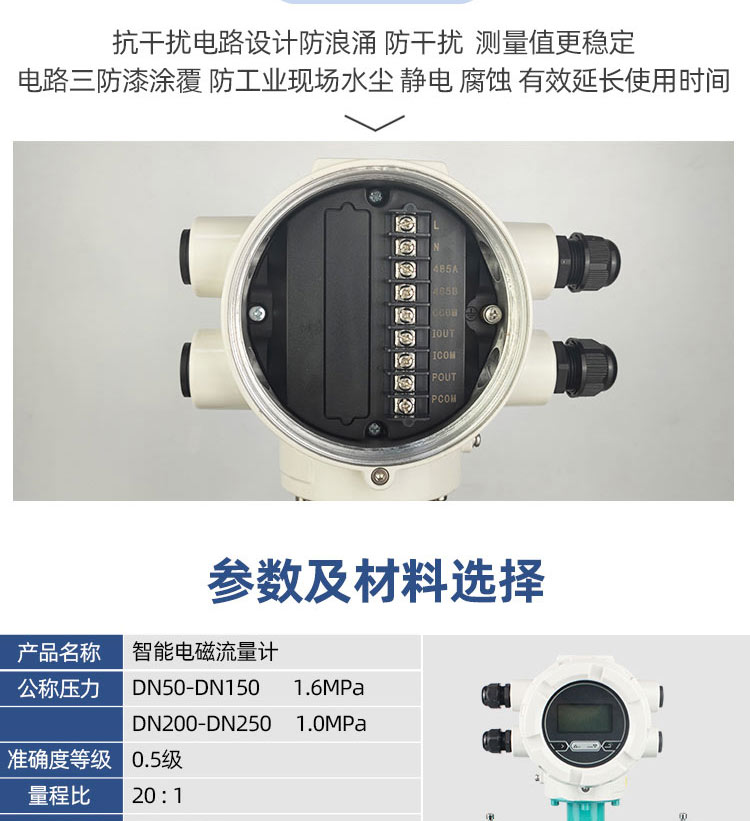

技術參數
產品名稱：可拆卸電極電磁流量計

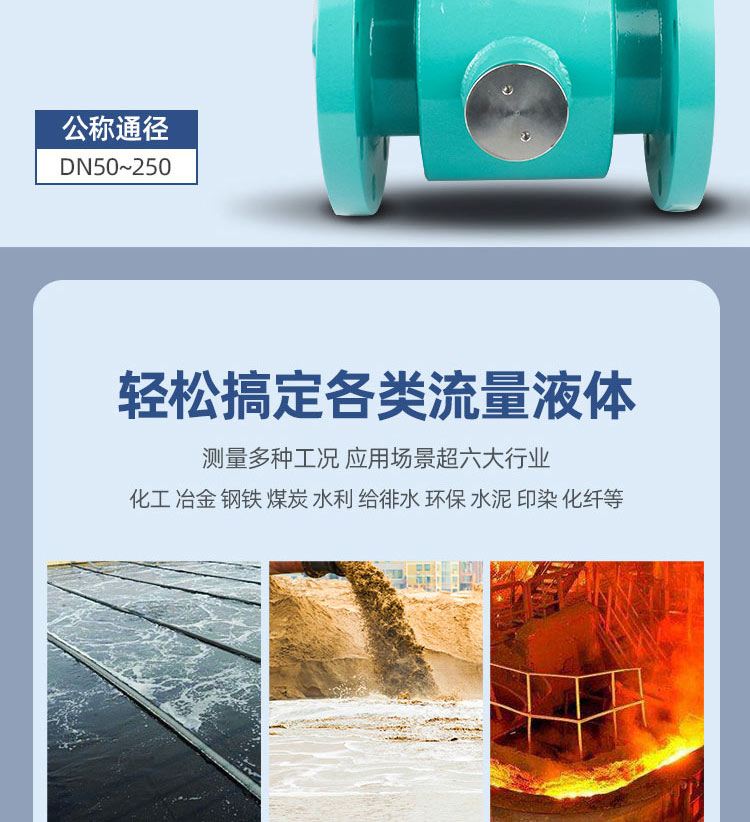

公稱通徑:DN50-DN150
公稱壓力:1.6Mpa(特殊壓力可定制)
公稱通徑:DN200-DN250
公稱壓力:1.0Mpa(特殊壓力可定制)
**度等級：0.5級
量程比：20:1
*大允許誤差:±2%
測量范圍:0.5~10m/s
測量介質(電導率):〉50μs/cm
防護等級:分體IP68 ， 一體IP65
環境溫度:0℃~+100℃
供電方式:AC220V/DC24V/DC3.6V
工作環境:傳感器：-25℃~+180℃（可選）

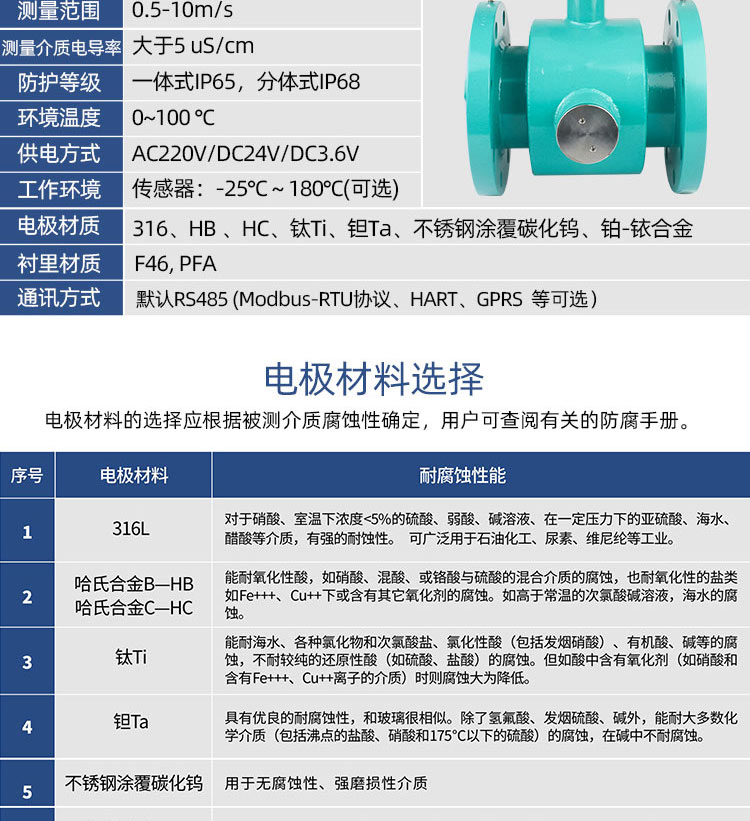

電極材料:316L不銹鋼、HC、HB、鈦、鉭、鉑/銥合金可選

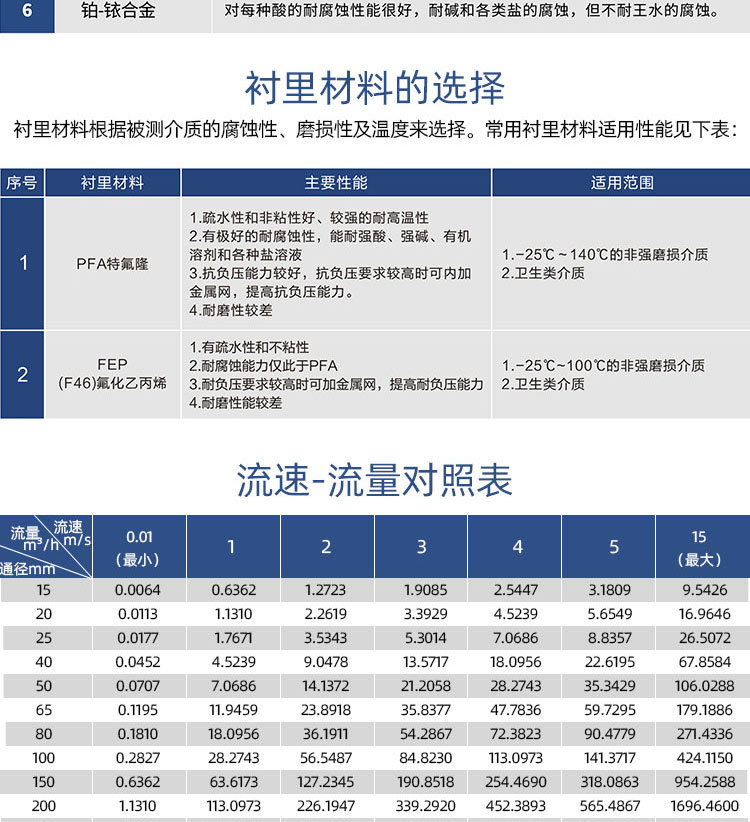

襯里材料:PFA F46...
測量方向：可測雙向流量

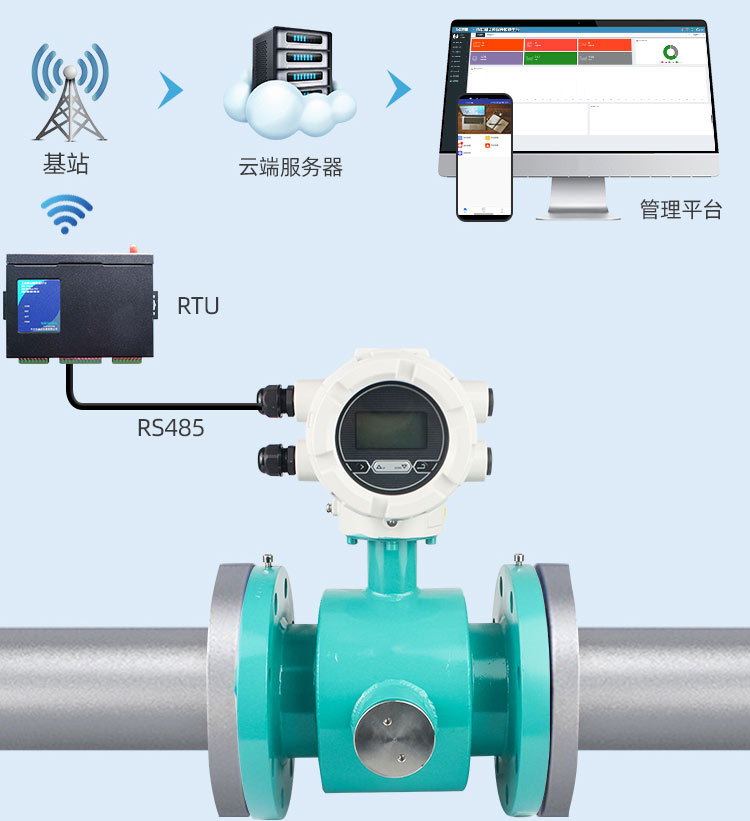

通訊方式：默認RS485(moudbus-RTU協議、HART、GPRS等可選）

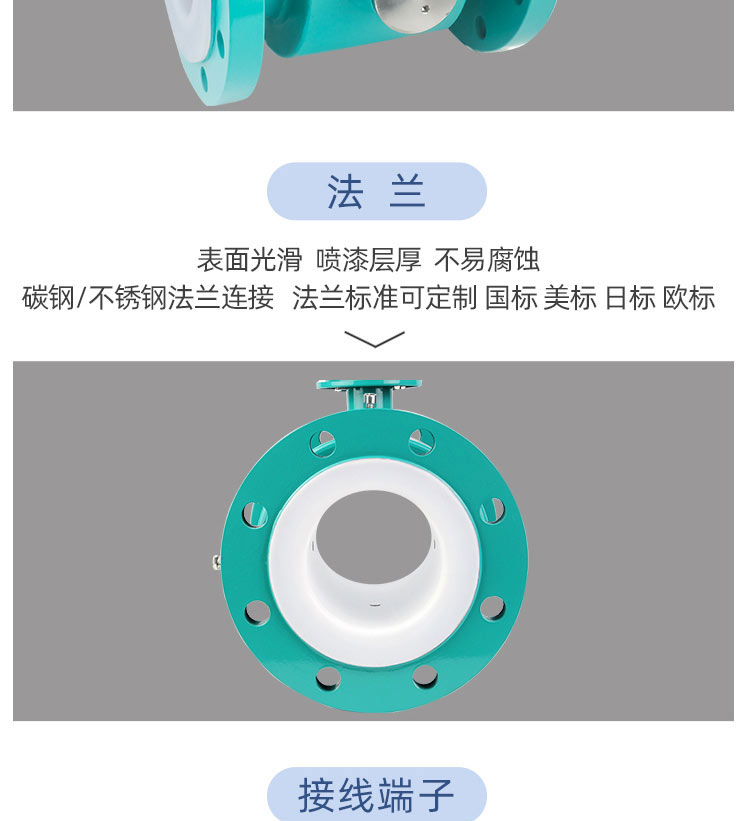

連接方式:法蘭式
結構形式:分體型 一體型
