渦街(渦輪)流量計

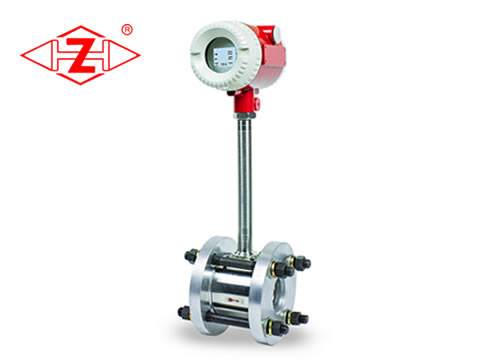

渦街流量計

(蒸汽流量表)在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦。

立即咨詢

咨詢電話：152-3782-8699

微信：15237828699郵箱：497343898@qq.com

產品詳情

渦街流量計工作原理：
(蒸汽流量表)在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦。
渦街流量計產品優勢：
1、新一代智能化渦街流量計，具有精度高、抗振動、抗干擾、維護方便的特點，適合于各種使用蒸汽、氣體工況下的流量計量。
2、渦街流量傳感器和流量顯示儀及補償方式合稱為渦街流量計。渦街流量計則為渦街流量計的典型代表。
3、渦街流量傳感器是利用卡門渦街原理和現代電子技術而設計制造的一種具有高度可靠性、優良的技術性能指標、良好的介質適應性和通用性的新型流量?jī)x表。
◆JT-LUGB系列渦街流量計可在很寬的流量范圍內精確測量氣體、液體和在蒸汽的流量而不受物理性質的影響。
◆不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
◆安全防爆，適用于惡劣環境。
無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
◆采用微功耗**技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
◆穩壓補償一體化設計。
◆電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
◆同時顯示流量值與累計流量值，不必輪流切換。
◆采用抗振探頭，**消除外界振動影響。
◆電路采用表面貼裝工藝，結構緊湊，可靠性高。
◆采用分體式信號轉換器，電纜*長10米。
◆量程比寬達20:1。
◆儀表整體結構設計合理，動態測量范圍寬，壓力損失小。
◆表體采用不銹鋼材質，可適用于腐蝕性介質的測量。
◆現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
渦街流量計技術參數：
1、測量介質：氣體、液體、蒸氣
2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
3、法蘭連接式口徑選擇100,150,200
4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
5、測量精度1.0級1.5級
6、被測介質溫度:常溫–25℃～100℃
7、高溫–25℃～150℃-25℃～250℃
8、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
11、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃
12、材質不銹鋼, 鋁合金
13、電源DC24V或鋰電池3.6V
14、防爆等級本安型iaIIbT3-T6
15、防護等級IP65
渦街流量計產品應用：渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)?、氫氣、天然氣、煤氣? 、水和液體(如：水、汽油、酒精、苯類等)的計量和控制.
安裝條件：
1.傳感器應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游和下2游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。
2.安裝液體傳感器的附近管道內應充滿被測液體。
3.傳感器應避免安裝在有強烈機械振動的管道上。
4.直管段的內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管道，誤差要≤3%，并不超過5mm。
5.被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
傳感器應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。
天然氣流量表價格,天然氣流量表廠家,天然氣流量表參數
選擇渦街流量計所需要的參數：　　
1、管道的口徑　　
2、被測介質的名稱(蒸汽要注明是飽和蒸汽還是過熱蒸汽) 　　
3、被測介質的工作壓力　　
4、被測介質的工作溫度　　
5、被測介質的工作流量　　
