LXLG水平螺翼可拆式水表

干式磁傳結構，保證計數器整潔，顯示清晰

立即咨詢

咨詢電話：152-3782-8699

微信：15237828699郵箱：497343898@qq.com

產品詳情

LXLG水平螺翼可拆式水表
Ø 特性：

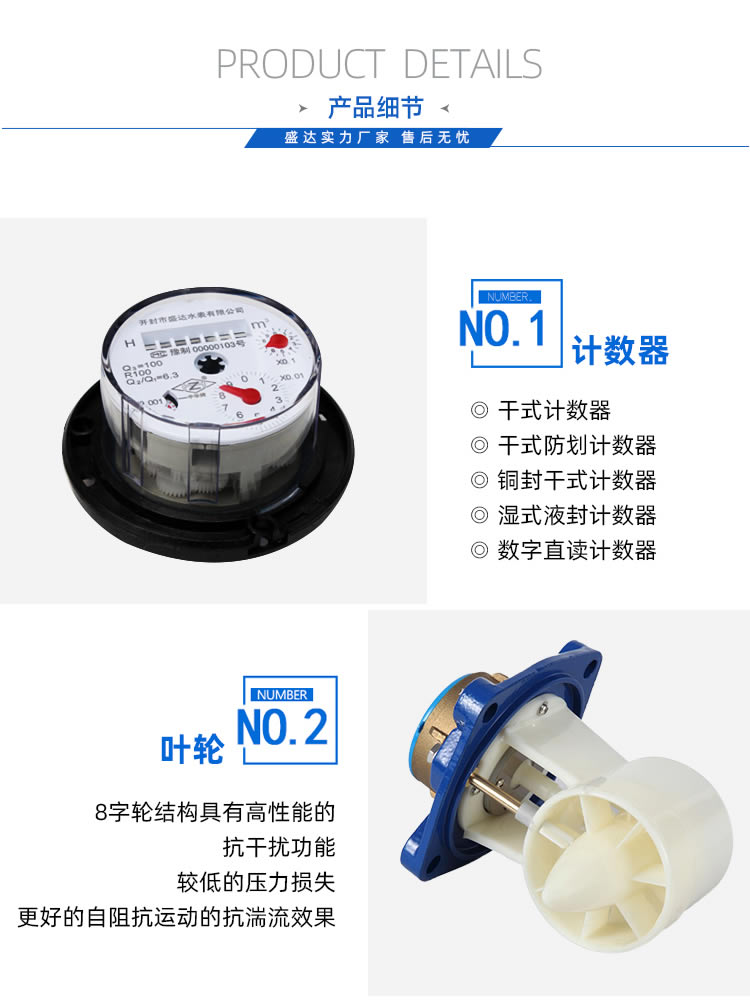

u 干式磁傳結構，保證計數器整潔，顯示清晰。
u 流通能力大，壓力損失小，性能曲線穩定。
u 測量機芯可更換，拆裝方便。

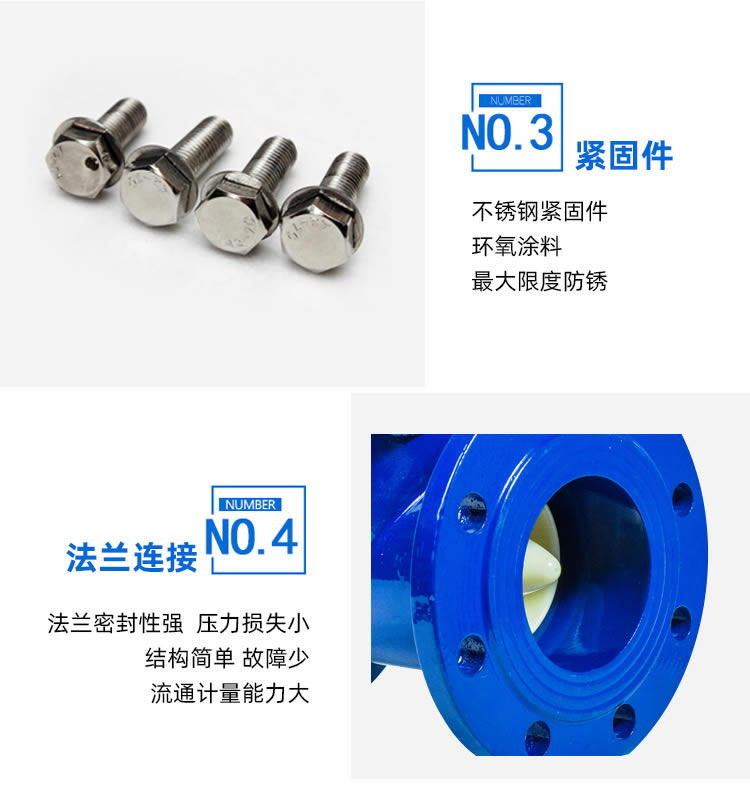

u 采用不銹鋼緊固件及環氧樹脂粉末殼內外噴涂，不易生銹，延長產品使用時間。
u 測量機構通用性好，磁性連接，傳動阻力小，運轉靈敏可靠。

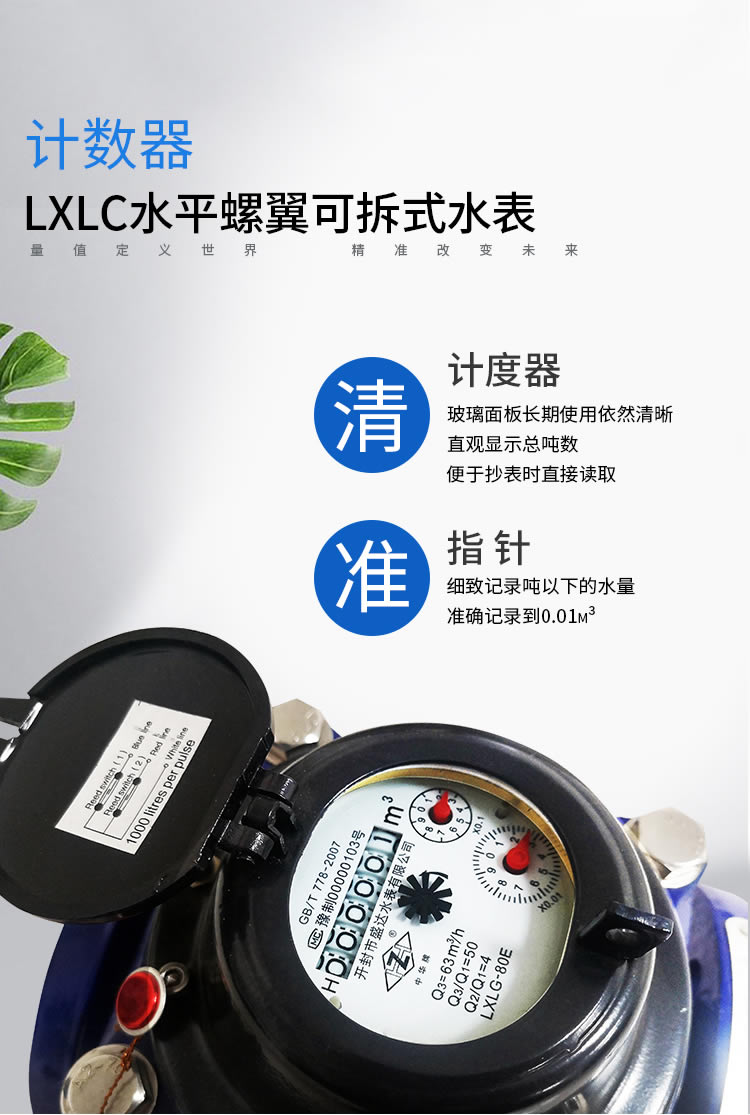

u 計數器真空密封，防冷凝霧化，可常年保持讀數清晰**。

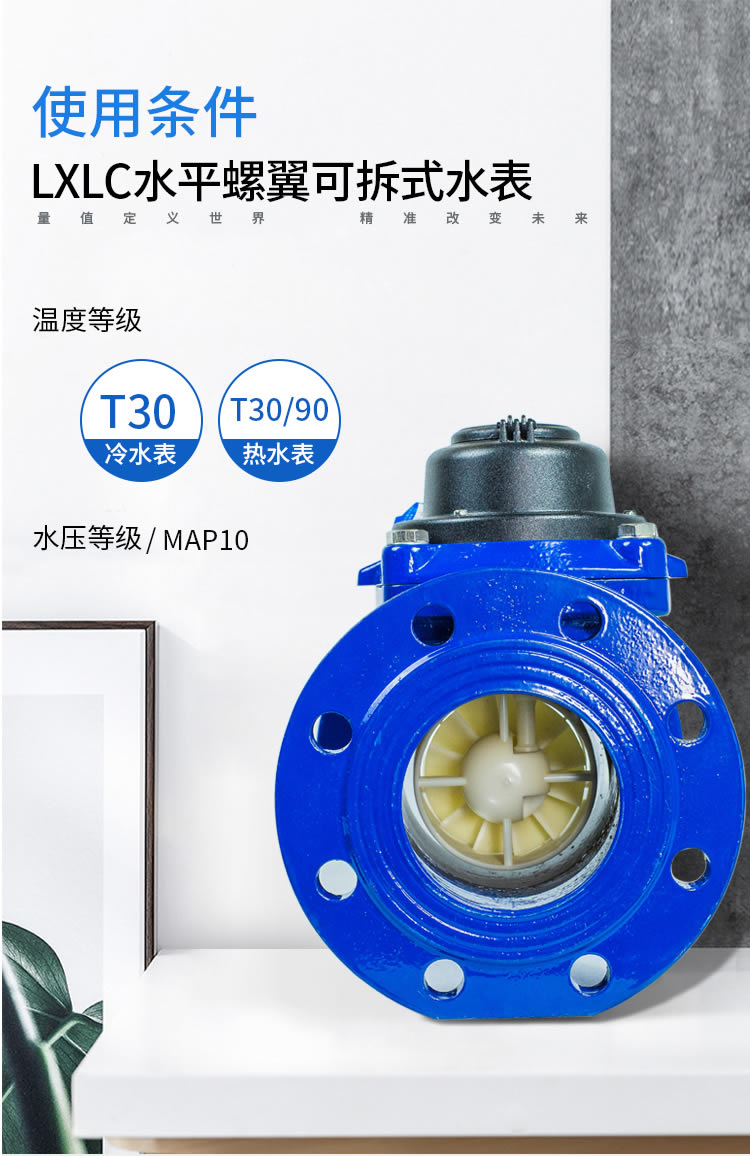

Ø 使用條件：
u 溫度等級：冷水表T30，熱水表 T30/90
u 水壓等級：MAP10

Ø 安裝方式：
u 水平安裝
u 需外加濾水器。
u 水表的進水/出水口需要直管段。

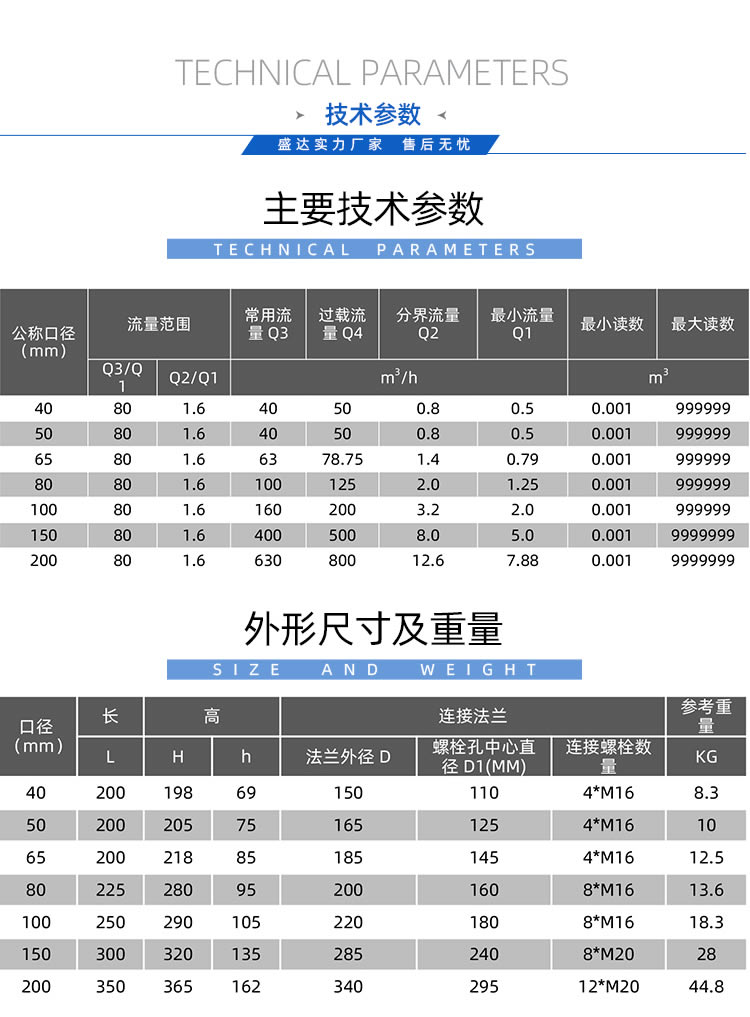

Ø 主要技術參數：

公稱口徑	流量范圍		常用流量Q3	過載流量Q4	分界流量Q2	*小流量Q1	*小讀數	*大讀數
公稱口徑	Q3/Q1	Q2/Q1	m³/h				m³
40	80	1.6	40	50	0.8	0.5	0.001	999999
50	80	1.6	40	50	0..8	0.5	0.001	999999
65	80	1.6	63	78.75	1.4	0.79	0.001	999999
80	80	1.6	100	125	2.0	1.25	0.001	999999
100	80	1.6	160	200	3.2	2.0	0.001	999999
150	80	1.6	400	500	8.0	5.0	0.001	9999999
200	80	1.6	630	800	12.6	7.88	0.001	9999999

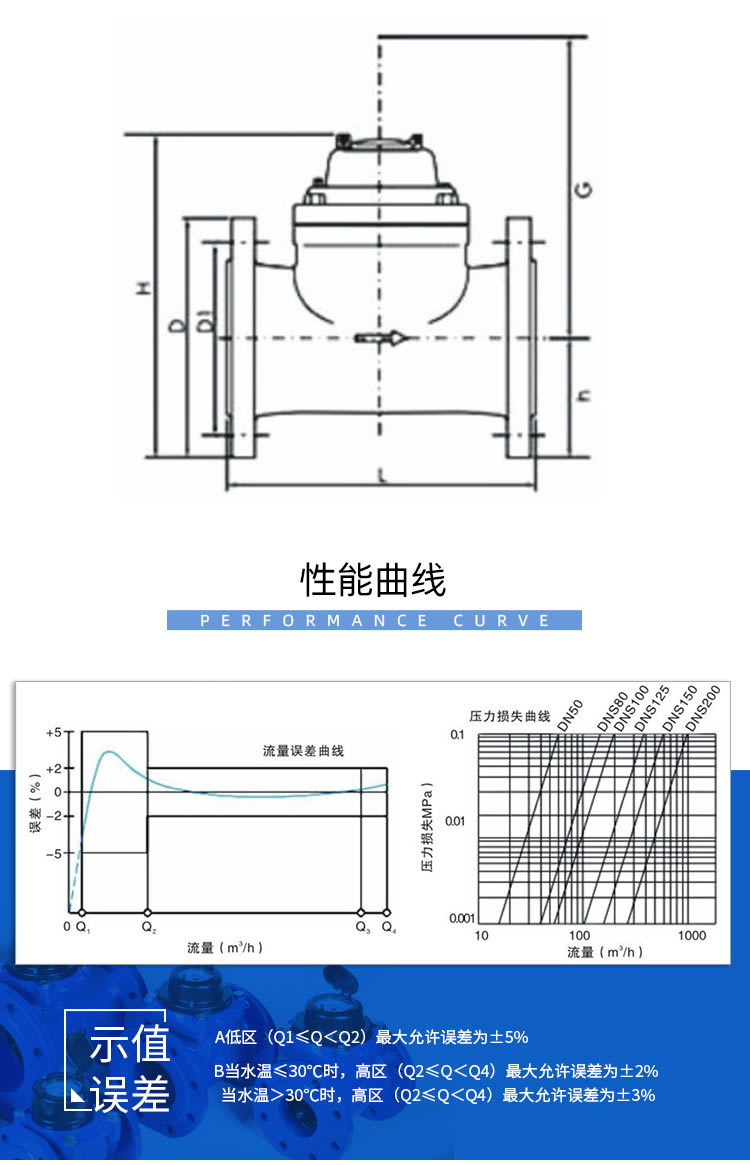

Ø 外形尺寸及重量：

口徑	長	高		連接法蘭			參考重量
口徑	L	H	h	法蘭外徑D	螺栓孔中心直徑D1(MM)	連接螺栓數量	KG
40	200	198	69	150	110	4*M16	8.3
50	200	205	75	165	125	4*M16	10
65	200	218	85	185	145	4*M16	12.5
80	225	280	95	200	160	8*M16	13.6
100	250	290	105	220	180	8*M16	18.3
150	300	320	135	285	240	8*M20	28
200	350	365	162	340	295	12*M20	44.8
