家庭常用水表結構圖解
在現在家庭生活中,可能很少會有人去了解水表結構,其實了解水表結構可以讓我們了解水表工作原理及提高節約用水意識。今天就隨小編來看看家庭常用水表結構途徑,以供大家參考哦。
水表的工作原理是什么呢?
實際上很簡單,因?yàn)樗淼臍んw是固定的,其內部的體積是固定的,而水是流動的,它推動一個葉輪旋轉,每當葉輪旋轉一圈,就有一恒定體積的水流過。因此,只要把葉輪旋轉的圈數累計下來,乘以這一恒定體積,就可以得到流過的總的水量。原理我們已經清楚了,那么來具體看看水表的里面是什么樣吧,因?yàn)闉榱朔乐褂脩糇鞅?,蓋子上有鉛封,不允許打開。
水表結構——多流束水表
多流(束)水表:水流通過水表時,有多束(股)水流從葉輪盒四周流人,驅動葉輪旋轉。這種水表的公稱口徑一般為15mm~150mm。

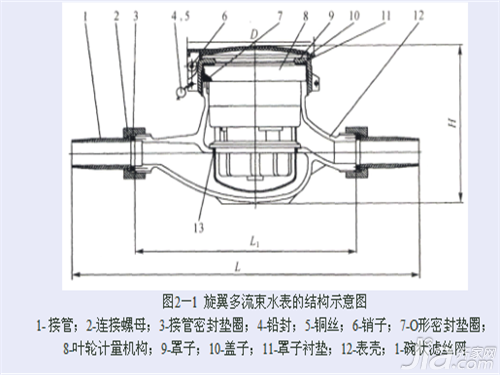

旋翼多流束式水表由表殼、中罩、表玻璃、密封墊圈、計量機構、計數機構和濾水網等組成。水流沖擊葉輪后,葉輪開始轉動,所轉圈數通過計數機構累計,記錄顯示通過水表的水量。

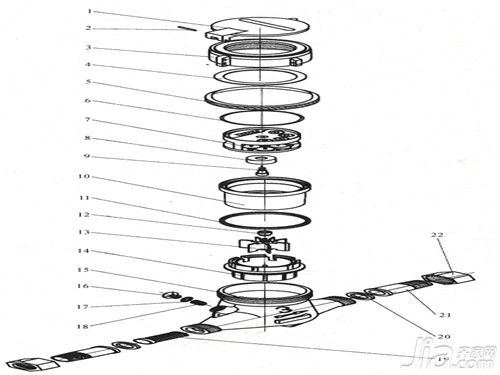

圖2:旋翼多流束水表的結構展開圖
1-表蓋;2-軸銷;3-銅罩;4-罩子襯墊;5-表玻璃;6-O形密封圈;7-計數器;8-防磁環;9-中心齒輪,10-齒輪盒;11-墊圈;12-磁鋼座;13-葉輪;14-葉輪盒;15-表殼;16-調節螺釘;17-調節螺釘墊片;18-調節塞;19-濾水網;20-接管墊片;21-接管;22-連接螺母
水表結構——各個部件的作用
1、表殼、中罩、表玻璃
表殼、中罩、表玻璃和密封墊圈一起組成一密封體,使表殼內被測水不致滲漏至表外。按**標準規定,水表應能承受水壓1.6MPa、持續15min和水壓2.0MPa、持續1min的壓力試驗。因此,表殼、中罩和表玻璃均應滿足上述要求。
表殼材料一般采用灰鑄鐵(HT l50,見GB 9436—1988)或鑄造鉛黃銅(ZcuZn40Pb2,見GB ll76—1987)。中罩材料一般采用鑄造鉛黃銅(ZcuZn40Pb2,見GB 1176—1987)。表玻璃應采用符合JB/T 8480—1996的鋼化玻璃。
2、計量機構
計量機構主要由齒輪盒、葉輪盒、整體葉輪、頂尖、調節板等組成。計量機構是水表的“心臟”,它對水表的計量性能和耐用性起著關鍵的作用。
3、計數機構
計數機構常稱為計數器,常見的形式有指針式、字輪式和指針字輪組合式。
4、濾水網
國內自來水質近年來明顯提高,但部分管線難免還存在銹垢、麻絲、鐵屑及砂礫等雜質,這些雜質隨著水流*終來到水表進口處。為防止雜質進入水表機芯,造成水表故障,故在水表進口端均裝有濾水網。常用的為碗狀濾水網,安置在葉輪盒的外面,這種結構容垢能力較大,且即使堵塞一部分網孔后對計量能力也影響較?。涣硪环N為筒狀濾水網,安置于水表表殼的進水一方,效果比碗狀濾水網差。
